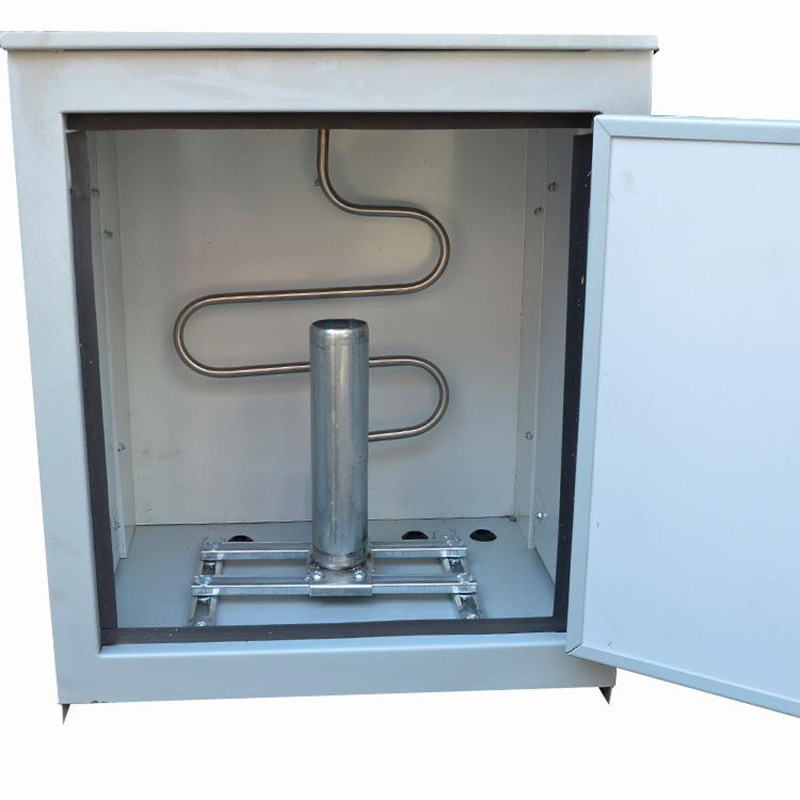

不銹鋼儀表保溫箱

不銹鋼儀表保溫箱介紹

不銹鋼儀表保溫箱適應于各種儀表的現場保溫或保護。可適應各種儀表的就地安裝。包括變送器、壓力、差壓、液位、溫度變送器等。

其中沃安生產的保溫箱所采用的發熱元件為自限溫電伴熱帶、電加熱器、蒸汽盤管伴熱，具有箱內加熱均勻、表面不會出現過熱現象，安裝快捷、維修簡單、使用壽命長等特點；可廣泛用于電廠、石油、化工、冶金、輕紡、國防等工業系統的儀表保護。

不銹鋼儀表保溫箱規格型號

高×寬×深（mm）

YXW-600×500×400

YXW-600×500×500

YXW-800×600×600

YXW-800×600×600

YXW-1200×1000×600

YXW-1800×600×600

YXW-1800×1000×600

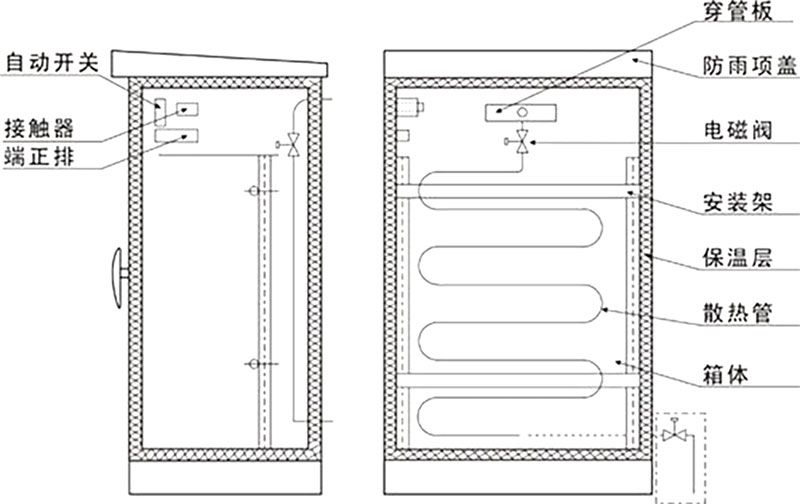

不銹鋼儀表保溫箱的結構特點

 1.箱體用304不銹鋼板焊接制造。箱門用高質量的密封條密封，能防雨防塵。箱體為防濺密封型，可按用戶要求達到IP54-IP65的防護級別。

 2.箱體內六面為阻燃型保溫層，該材料具有導熱系數小，容量小、阻燃、無毒、防水性好和耐腐蝕等優點。表面用鍍鋅板做保護層。沃安生產的保溫箱箱體的保溫結構具有施工簡捷、耐用和保溫性好的特點。

 3.變送器安裝在箱體內可自由調整高度立式（水平）不銹鋼管架上。左、右、上、下坐標為可借助箱體立柱角鋼上長形孔調整，操作方便。

 4.引入箱內的導壓管可從箱后側安裝孔穿入，然后用穿管板密封，穿管板上未用之敲落孔，用密封膠泥密封。

 5.箱內頂有照明燈（可選），有行程開關控制，門開燈亮，門閉燈滅，檢修十分方便。

 6.箱內有LED數顯表（可選），顯示箱內的溫度，便于操作員檢修箱內保溫情況。

 7.電纜可從箱底或側面引入，電纜接頭規格按要求定制。

 8.保溫箱內側有電器部件安裝用的導軌，供入箱電纜聯接繼電器、開關等固定用。

 9.箱體外表面顏色為304不銹鋼原色。

 10.沃安生產的保溫箱內加熱元件采用防爆型柔性加熱帶，配套使用防爆型接線盒等附件，從而構成整體防爆，可以應用于工廠一區、二區等防爆場合。

不銹鋼儀表保溫箱的技術指標

 額定電壓：220V/380V

 額定頻率：50HZ

 工作環境溫度：-25～55℃

 相對濕度：5～95%

 最大工作電流：25A

 絕緣電阻：﹥20MΩ

 防護等級：IP54-IP65

不銹鋼儀表保溫箱安裝與使用

儀表保溫箱應垂直安裝，箱子地腳與腳螺栓連接或焊接，可根據現場情況由用戶自定。

沃安技術人員安裝變送器時，先拆下箱子后壁的導壓管進箱板（也可按照用戶要求側壁進箱），然后根據導壓管的數量打孔，穿入密封圈和導壓管后重新裝好穿管板。

在電伴熱帶投入使用時，首先將配電箱電源開關合上，然后逐個電路依次供電，操作應隨時測定各路的電流值，并作送電記錄。
